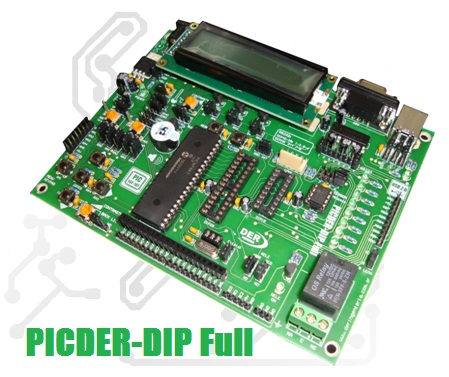

PICDER-DIP Full
Placa de desarrollo y entrenamiento de propósito general para microcontroladores PIC de 18, 28 y 40 pines.
PLACA DE DESARROLLO Y ENTRENAMIENTO PARA PIC
Descripción
La placa de desarrollo y entrenamiento avanzada PICDER-DIP Full provee todas las herramientas necesarias para poner en práctica ejercicios de programación de microcontroladores Microchip PIC de 18, 28 y 40 pines de las familias PIC16 y PIC18, pudiendo estudiar sus respuestas utilizando características del CPU y de todos los periféricos integrados.
El diseño de la tarjeta fue pensado para cubrir necesidades didácticas y educativas, proveer hardware directo para desarrollo y diseño, y brindar recursos para la implementación de sistemas embebidos avanzados con microcontroladores de 8 bits.
Se puede trabajar con el módulo ADC, USB, Timer0, Timer1, PWM, los módulos CCP1, CCP2, comunicación con el protocolo I2C y con el módulo USART entre otras cosas.
La placa PICDER-DIP Full brinda hardware para la implementación de sistemas con conectividad USB, utilizando los módulos integrados en los dispositivos PIC18F2455/2550/4455/4550. Se incluye en el CD-ROM el Microchip USB Firmware Framework con las librerías programadas en lenguaje C.
Una de las características más destacadas de la placa de desarrollo es la incorporación de un conector para realizar desarrollos con displays gráficos GLCD monocromáticos de 128x64 píxeles con el popular controlador KS0108. Esto permite realizar aplicaciones embebidas avanzadas para interfaz de usuario.
La placa puede alimentarse desde una fuente externa o desde el puerto USB, brindando versatilidad a la hora de desarrollar proyectos.
Display gráfico GLCD y alfanumérico LCD
La placa PICDER-DIP Full permite trabajar con displays GLCD para aplicaciones que requieran interfaces gráficas y displays LCD alfanuméricos con controlador HD44780. Disminuya los tiempos de desarrollo con un hardware directo para su aplicación.
Comunicación USB
La placa de desarrollo PICDER-DIP Full incorpora diferentes comunicaciones USB embebidas para abarcar distintos tipos de implementaciones para transmisiones serie de datos:
- Comunicación USB-UART: La placa incorpora un conversor USB-SERIE que permite emular en la PC un puerto COM virtual para realizar comunicaciones seriales sin las obsoletas interfaces RS-232.
- Comunicación USB 2.0: La placa incorpora hardware para comunicación USB 2.0, utilizando los módulos USB integrados en microcontroladors como el PIC18F2550 y el PIC18F4550.
El kit de desarrollo PICDER-DIP Full es ideal para...
- Ambientes educativos como escuelas técnicas secundarias, terciarias y universitarias.
- Institutos privados de capacitación.
- Desarrolladores independientes y de empresas.
- Personal de mantenimiento.
- Aficionados de electrónica.
- Técnicos en electrónica, Ingenieros en electrónica e industriales y Bioingenieros.
Calidad del producto
La placa de desarrollo PICDER-DIP Full es utilizada en numerosos centros educativos y de capacitación, entre los que se pueden mencionar el Centro Regional de Entrenamiento de Microchip en Rosario (RTC oficial) y la Universidad Nacional de Rosario. Esto demuestra la calidad de nuestros productos.
Videos en Youtube
CARACTERISTICAS
- Alimentación externa entre 9v y 12v C.C.
- Alimentación alternativa desde puerto USB
- Regulador integrado de 5v
- PCB doble capa con agujeros metalizados (PTH)
- Indicación de encendido con diodo led
- Zócalos DIP de 18, 28 y 40 pines
- Compatible con las familias PIC16 y PIC18
- Compatible con display gráfico de 128x64 píxeles
- Incluye Display LCD de 2x16 con Back Light
- Display de 7 segmentos de 3 dígitos con punto
- Salidas con 8 diodos led sobre el PORTB
- Conectores con todos los puertos I/O del PIC
- Keypad integrado para menú de opciones
- 7 pulsadores tactswitch para propósito general
- Pulsador para interrupción externa sobre RB0/INT
- Pulsador de reset general
- Selector de cristal de 8Mhz y otro externo
- Alarma con Buzzer para ensayos sonoros
- Memoria externa I2C 24Cxxxx
- Sensor de temperatura LM35
- Preset para práctica de conversión A/D
- Preset para tensión de referencia (Vref+) del ADC
- Comunicación USB con conversor USB-UART
- Hardware para comunicación USB 2.0 con la PC
- Grabación mediante Bootloader vía USB
- Módulo de potencia con RELE NA-NC con común
- Conector ICSP (In Circuit Serial Programming)
- Conector para ICD (In Circuit Debugging)
- Test Point de GND y otros puntos de interés
- Incluye de regalo un PIC16F887-I/P
- Incluye CD-ROM
- Incluye cable USB de 1,8 m
MICROCONTROLADORES SOPORTADOS:
La placa PICDER-DIP Full es totalmente compatible con toda la línea PIC16 y PIC18 de 18, 28 y 40 pines que operan con 5v, con el nuevo rango medio mejorado PIC16F1xxxx y la familia PIC18FxxKxx.
